Высоковольтный ввод относится к устройству, которое позволяет одному или нескольким проводникам проходить через перегородки, такие как стены или коробки, для изоляции и поддержки, и является важным устройством в энергосистемах.В процессе изготовления, транспортировки и обслуживания высоковольтные вводы могут иметь скрытые дефекты по разным причинам;при длительной эксплуатации на них воздействуют электрические поля и нагрев проводников, механические повреждения и химическая коррозия, атмосферные условия.Также постепенно будут появляться дефекты.
Вводы высоковольтные в основном используются для заземления входных и выходных линий силового оборудования, таких как трансформаторы, реакторы и автоматические выключатели, а также высоковольтных цепей, проходящих через стены.Существует три типа высоковольтных вводов: одинарный диэлектрический ввод, составной диэлектрический ввод и емкостной ввод.Основная изоляция емкостного ввода состоит из коаксиальной цилиндрической последовательной конденсаторной батареи, образованной путем наматывания на токопроводящий стержень поочередно слоистых изоляционных материалов и фольгированных металлических электродов.В соответствии с различными изоляционными материалами, он делится на емкостную втулку из гуммированной бумаги и промасленной бумаги.Трансформаторные высоковольтные вводы 110 кВ и выше, как правило, масляные.бумагатип конденсатора;Он состоит из проводных клемм, шкафа для хранения масла, верхней фарфоровой втулки, нижней фарфоровой втулки, сердечника конденсатора, направляющего стержня, изоляционного масла, фланца и прижимного шарика.
При эксплуатации высоковольтного ввода основная изоляция должна выдерживать высокое напряжение, а токопроводящая часть - большой ток.Основными неисправностями являются плохое соединение внутренних и внешних электрических разъемов, сырость и износ изоляции ввода, отсутствие масла во вводе, частичный разряд сердечника конденсатора и разряд торцевого экрана на землю и др.

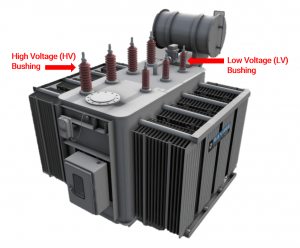

Ввод трансформатора представляет собой отводящее устройство, выводящее высоковольтный провод обмотки трансформатора наружу маслобака, и служащее опорой токопроводящей части и изоляцией заземления.При работе трансформатора длительное время проходит ток нагрузки, а при коротком замыкании вне трансформатора проходит ток короткого замыкания.
Поэтому к вводу трансформатора предъявляются следующие требования:
Должен иметь указанную электрическую прочность и достаточную механическую прочность;
Он должен обладать хорошей термической стабильностью и выдерживать мгновенный перегрев при коротком замыкании;небольшой по форме, небольшой по массе и с хорошими уплотняющими характеристиками.
Классификация

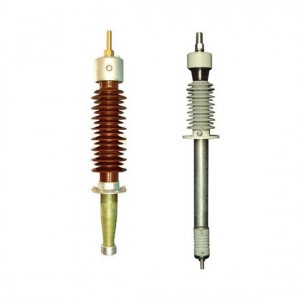

Высоковольтные вводы можно разделить на маслонаполненные и емкостные.
Кабельбумагав маслонаполненном вводе аналогичен выравнивающей пластине в емкостном вводе.Сердечник конденсатора в емкостном вводе представляет собой ряд коаксиальных цилиндрических конденсаторов, а в маслонаполненном вводе диэлектрическая проницаемость изоляционной бумаги выше, чем у масла, что может снизить там напряженность поля.
Маслонаполненные втулки можно разделить на втулки с одним масляным зазором и втулки с несколькими масляными зазорами, а емкостные втулки можно разделить на гуммированные и промасленные бумажные втулки.
Гильзы используются, когда токонесущие проводники должны проходить через металлические ограждения или стены при различных потенциалах.По этому применимому случаю вводы можно разделить на вводы для трансформаторов, вводы для выключателей или комбинированных электроприборов и проходные изоляторы.При таком «вставном» расположении электродов электрическое поле очень сильно концентрируется на краю внешнего электрода (например, на среднем фланце втулки), где часто начинается разряд.
Применение и характеристики кожуха
Вводы высоковольтные применяются для пропуска высоковольтных проводников через перегородки с разным потенциалом (например, стены и металлические кожухи электрооборудования) для изоляции и опоры.Из-за неравномерного распределения электрического поля во вводе, особенно сосредоточенного электрического поля на краю среднего фланца, легко вызвать поверхностный скользящий разряд.Структура внутренней изоляции ввода с более высоким уровнем напряжения более сложная, часто используются комбинированные изоляционные материалы, и возникают такие проблемы, как частичный разряд.Поэтому испытания и осмотр обсадных труб необходимо усилить.
